設備及運行狀況：

      設備名稱：一次風機（見圖1）

      旋轉軸轉速：1200-1500r/min

      介質：油（油位>軸下30mm）

  油溫：60 ℃

      現用密封：非接觸梳齒密封加毛氈（見圖2）

      解決方案：在現有梳齒密封和毛氈不拆除的情況下用密封外側

      加裝DSF-E型剖分式開口迷宮密封（見圖3）                                                                                           改造目標：零泄漏                                 圖1：設備端面圖

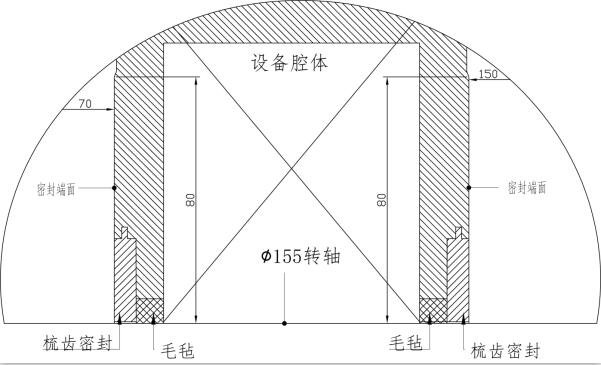

圖2：現用密封

密封解決方案：

        在現用迷宮密封外側加裝DSF剖分式開口油封（見圖3），阻止從迷宮密封齒間外泄的油泄漏至設備外部環境中，實現完全密封，確保“零泄漏”。

        DSF剖分式開口油封包括：DSF-MA型/155*170*14剖分式密封環和DSF剖分式支承環/170*312*20，裝配圖見圖3。將裝有定位塊的DSF剖分式支撐環置于設備端面后，用6顆磁力螺栓將裝配好的DSF-MA型剖分式支撐環固定于密封端面形成再造密封腔體。將粘接掛簧好的DSF-MA型開口油封推入再造密封腔體中，實現完全密封。

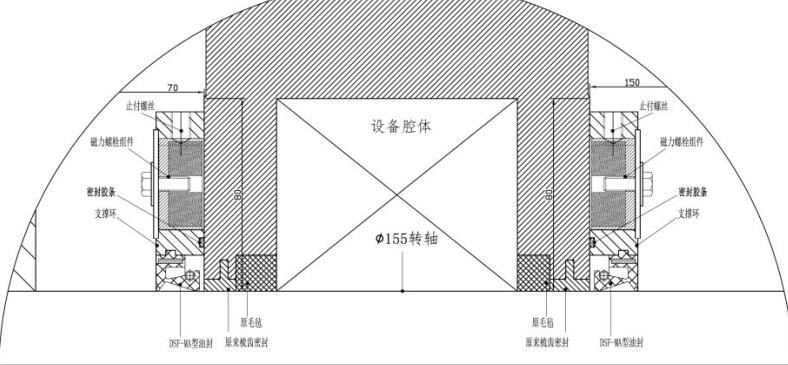

圖3：陽邏電廠一次風機-DSF-E型技術改造解決方案示意圖

       產品部件組成及功能如下所示，其中：

       DSF-MA型開口油封：

       DSF-MA型開口油封為剖分式結構，用于替代原裝骨架油封（外裝）實施在線安裝和更換，并不用拆解設備部件和改變設備結構，其關鍵尺寸及公差均沿用骨架油封國家標準，不同的是其背部外圓周上設有定位臺階，用于安裝定位和方便在線拆卸；其彈簧槽沿軸向凸出于肩部前端，以方便在線安裝時掛裝彈簧。

       1.1剖分式結構設計，方便在線安裝和更換，既可用于替代標準骨架油封，也可用于在線改造。

       1.2導向插銷與金屬骨架剖分式一體結構設計，既保證了油封的徑向支承力，又能保證在線安裝時精          準粘接剖分端面，確保開口不漏。

       1.3沿用傳統骨架油封的彈簧補償方式，保證了油封的長效密封性能。

       1.4彈簧槽外延設計，方便在線掛裝彈簧，特別是在軸向空間狹小時，此設計的優勢極為明顯。

       1.5可應用于較大軸徑實施在線安裝。

       1.6特點在于其背部外圓周上的定位臺階設計，使在線安裝和拆卸簡單易行！

       DSF-E型剖分式支撐環：

       DSF-E型剖分式支撐環相當于在迷宮密封外再造密封腔體，其內徑與DSF-A型開口油封過盈配合，剖分處兩端采用螺栓聯接，安裝時須在剖分處涂抹密封膠，在支撐環背面與設備端蓋接觸部位設置一道靜密封——密封膠條。

      磁力螺栓：

      磁力螺栓為我公司專門研制的緊固件，用于在設備端面無可借用的螺栓孔時，將DSF-A型支撐環固定于設備端面上，形成再造密封腔。

在線拆裝及注意事項：

      在線安裝程序：

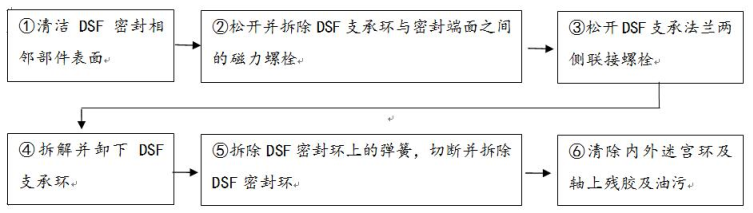

   在線拆卸注意事項：

            ①拆卸時，注意不要損壞DSF支承環，妥善保管磁力螺栓，以保證能長期反復使用

          ②拆卸時，注意不要碰傷內外迷宮環和軸表面

          ③清潔與DSF密封相鄰部件，為再次更換密封創(chuàng )造清潔的環境

本方案的優勢分析：

       安裝方便：

       ①結構簡單，極易裝配

       ②設計，能確保剖分處粘接

       ③在線安裝，不須拆解設備上的任何部件

       拆卸方便 :

       ①僅須松掉DSF支承環與密封端面之間的磁力螺栓和DSF支承法蘭兩半之間的聯接螺栓即可卸掉DSF支承法蘭

       ②僅須切斷DSF密封環即可拆除

       開口不漏：

      ①設計，能確保完整粘接，保證不漏

      ②采用高耐磨橡膠加工，確保有效密封周期達到12個月

       省工省錢：

      ①在線安裝，省工省錢

      ②標準設計，成本可控
